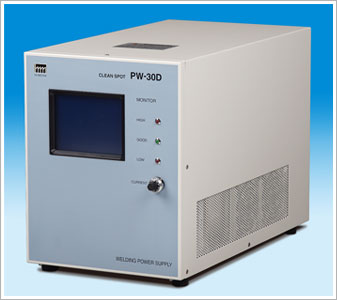

トランジスタ式抵抗溶接電源（PW-30D）

創業以来30年間育ててきた弊社溶接技術の結晶として、抵抗溶接電源「PW-30D」が生まれました。自社開発の溶接ヘッドとの組合せで、精密且つ微細なスポット溶接が実現できます。

特　徴

• 出力断続がない安定した出力が得られる
  短時間で高品質の溶接が可能です
• 通電電圧、電流に対する連続高速フィードバック制御
  インバータ式溶接電源（50μsec毎の制御）と比較して制御応答速度が非常に速い
• 立上がり、立下りの正確な制御が出来る
  急激な電流の立上がりによる爆飛の発生がない溶接ができます
• ３つの制御方式が選べる
  ワークの材質・形状に合わせて「定電圧」「定電力」「定電流」3つの制御方式を選べます
• 電磁放射ノイズ（EMI）レベルが小さい
  溶接電源から不要な電磁放射が少なく、他の外部機器に対する影響が小さい
• RS232Cを装備
  溶接電流、溶接電圧データを外部へ出力でき、また外部から溶接条件変更が出来ます
• 基本仕様

  入力電源	AC200V to AC240V,50/60Hz,1-phase
  入力容量	1KVA
  入力突入電流	40Amps typical
  最大出力電圧	9.000Volt
  最大出力電流	3000Amps
  出力立上がり時間	100μsec max（Welding Power Supply alone） Varies with the connection cable length.
  出力設定範囲（プレヒート及びメインヒート）	定電圧制御／0～9.000Volt,3000Amps max 定電流制御／0～3000Amps,9.000Volt max 定電力制御／0～9000VA,3000Amps max
  時間設定範囲	プレヒート／0～3000μsec インターバル／0～5000μsec アップスロープ／0～5000μsec メインヒート／0～9999μsec ダウンスロープ／0～5000μsec
  溶接条件メモリー	15条件
  制御応答速度	5msec
  冷却方式	強制空冷
  外径寸法（Ｗ×Ｄ×Ｈ）	270mm×490mm×345mm
  重量	25kg

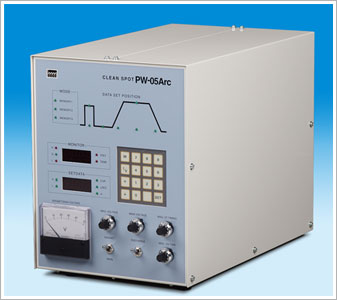

アーク溶接電源（PW-05Arc）

弊社溶接電源に新製品が加わりました。アーク放電を利用して溶接を行なうアーク溶接電源「PW-05Arc」。スポット溶接では難しいとされる材質や形状の組み合わせでも、良好な溶接結果が得られます。

特　徴

• プレヒート通電機能により、アーク放電前に接触通電が可能
  ワークの接触面抵抗を均一化して接触通電電流の変動を低減できます
• マグネットの電磁力による溶接ワーク間の引離しによりアーク放電開始
  高電圧放電による電磁放射ノイズ（EMI）の影響が小さい
• アーク放電主回路とアーク溶接開始用のマグネット制御回路が独立
  独立したマグネット制御回路により、アーク放電間隙は一定で安定した放電を実現できます
• 放電領域内で定電流特性を有しているので、アーク電流間隙が一定で安定した放電を実現
  放電中の電流ふらつきが少なく安定した溶接が期待できます
• テンキーによるアーク電流、出力時間の設定
  アーク放電出力の条件設定が容易に出来ます
• マグネット制御回路によりマグネットへの印加電圧、印加時間を任意に調整可能
  供給電圧、時間を10回転POTにより微細に変更することで最適条件を得やすい
• リアパネルの溶接波形モニター端子にマグネットならびにアーク放電の電流、電圧を出力
  オシロスコープによる、マグネットならびにアーク電流、電圧、タイミングの可視化
• 基本仕様

  入力電源	AC200V
  入力容量	0.6KVA
  最大出力電圧	50Volt
  最大出力電流	500Amps
  出力立上がり時間	100μsec max（Welding Power Supply alone） Varies with the connection cable length.
  出力設定範囲（プレヒート及びメインヒート）	定電流制御／0～500Amps
  時間設定範囲	プレヒート／0～9999μsec インターバル／0～9999μsec アップスロープ／0～9999μsec メインヒート／0～9999μsec ダウンスロープ／0～9999μsec
  溶接条件メモリー	3条件
  制御応答速度	5msec
  冷却方式	強制空冷
  外径寸法（Ｗ×Ｄ×Ｈ）	270mm×456mm×345mm
  重量	30kg
